產品關鍵詞 Product Keyword
- 十年暢銷款 適用于各種行業，各類機床。
- 安全保證 執行國標IS04706.1-2002二類電氣設計。
- 做工精良 優質合金磷化防銹,表面噴塑,風道部件杜邦特氟龍處理。
- 安裝方便 倒立式安裝，無需附件連接，能源消耗低。
?
產品特性 Product Characteristics

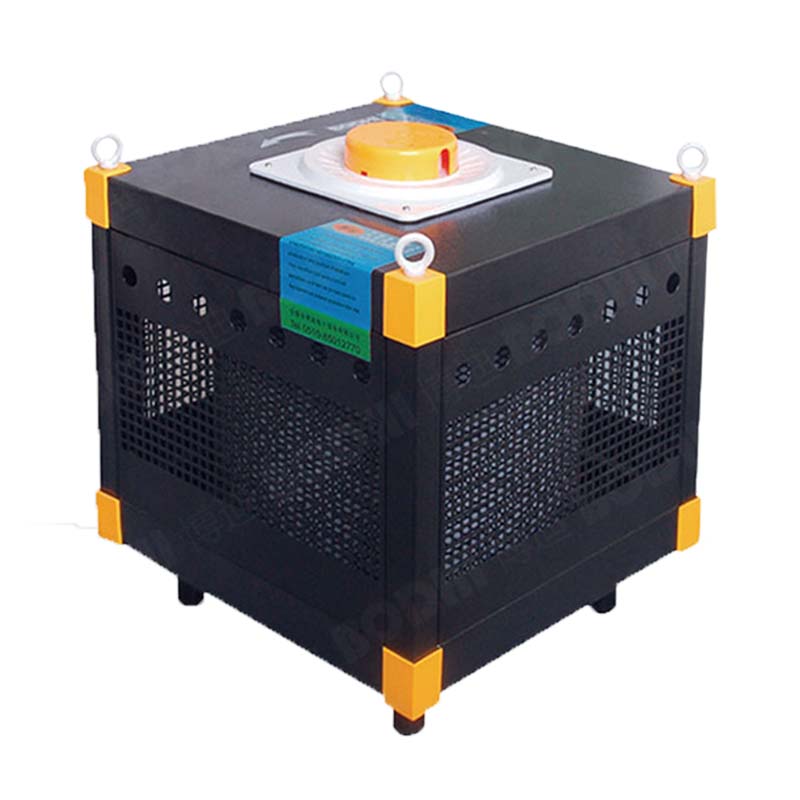

博迪年華D系列油霧凈化器是本公司精心打造的倒立式油霧分離設備，可直接安裝于機床頂部，無需任何附件。此產品采用合理的風道結構，具備較高的性價比。產品噪音低、吸力大、安裝靈活方便，能滿足一切機械加工設備霧化物的收集與處理。過濾效率可達99.5%！
工作原理 Working Principle
油霧凈化器的進風口直接與機床頂部收集口同軸套住。機器內電機旋轉帶動葉輪高速轉動產生真空，吸出機床工作腔內的油煙霧氣。其余氣流在葉輪的推動下形成氣流旋渦，并整形成液相膠粒子，迫使凝集成液相。液相的氣體與金屬板碰撞，附著在板表面并且聚集成滴，滴入集油槽。未經處理的氣體再經后端多級過濾器攔截得到充分的收集。凈化后的空氣可以排入室內循環使用，而分離出來的油排入收集筒后，也可再度使用。
產品規格 Product Specifications
| 型號 | 風量 | 全壓 | 功率 | 電流 | 適用體積 | 重量 |
| M3/h | Pa | W | A | M3 | Kg | |
| HCY-100D | 1000 | 1020 | 550 | 1.38 | 3 | 30 |
| HCY-120D | 1200 | 1020 | 750 | 1.38 | 4 | 35 |
| HCY-140D | 1400 | 1210 | 750 | 1.82 | 5 | 35 |
| HCY-160D | 1600 | 1410 | 1100 | 1.82 | 6 | 45 |
| HCY-180D | 1800 | 1 660 | 1100 | 2.60 | 7 | 45 |
| HCY-200D | 2000 | 1880 | 1 500 | 3.44 | 8 | 50 |
?

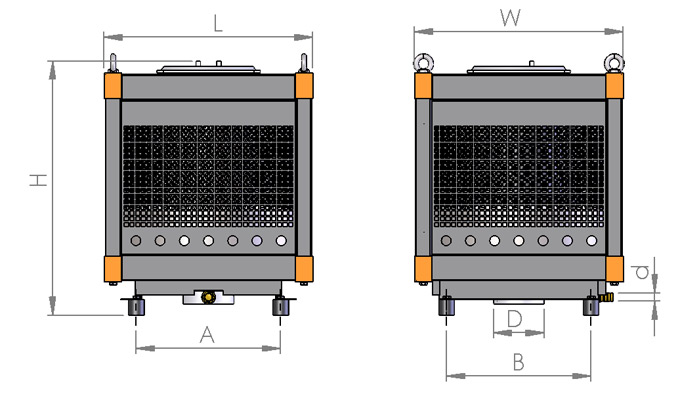

| 型號 | L | W | H | A | B | ?D | ?d |
| HCY-100D | 400 | 400 | 480 | 280 | 280 | 100 | 20 |
| HCY-120D | 400 | 400 | 480 | 280 | 280 | 150 | 20 |
| HCY-140D | 460 | 460 | 530 | 320 | 320 | 150 | 20 |
| HCY-160D | 460 | 460 | 530 | 320 | 320 | 150 | 20 |
| HCY-180D | 540 | 540 | 580 | 372 | 372 | 200 | 20 |
| HCY-200D | 540 | 540 | 580 | 372 | 372 | 200 | 20 |
產品結構示意圖

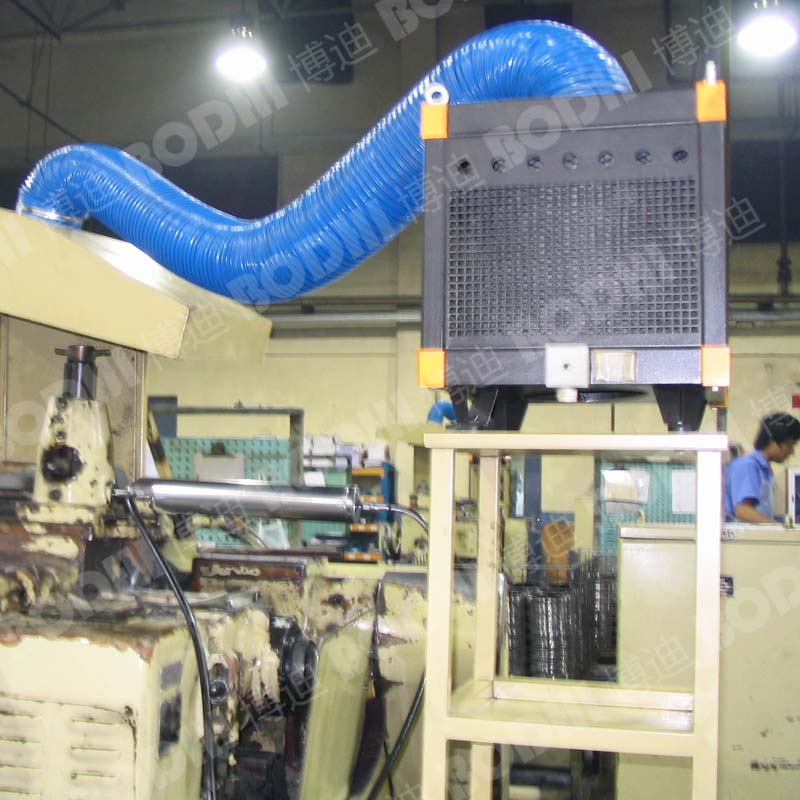

安裝案例 Installation Cases
馬扎克機床
|
磨床 |

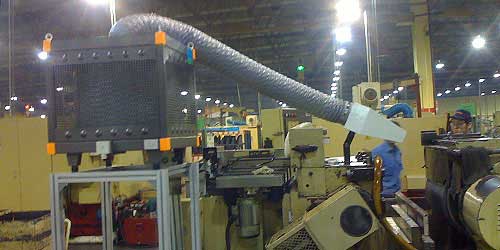

無心磨
|
磨床
|
磨床
|
