產品關鍵詞 Product Keywords
- 根據德國 VDI 3679 標準，該系列濕式分離器主要使用濕式過濾法來處理工業廢氣。根據文丘里原理，整合了離心分離和濕式分離的功能。由濕式分離器產生的離心力會將洗滌液和氣流分離。帶著粉塵/油霧的液體向下流出，而潔凈的空氣由風機抽出。阻流錐板阻止了液體隨著空氣一同被向上抽出。
- 文丘里管道預噴淋
- 液位控制及自動補水系統
- 自動刮泥裝置
?
?
?
?
?
?
?
?
?
產品特性 Product Characteristics
文丘里管道預噴淋
機床產生的大量石墨粉塵污染物，由風機通過管道系統輸送到濕式分離器進行收集， 由于粉塵溫度較高 , 在支管匯合處設置管道預噴淋系統，降溫后的氣體切向進入濕式分離器含水噴淋系統的入口，利用離心力作用，捕捉的污染物質的污水被氣流分離出來。
液位控制及自動補水系統
濕式分離設備工作時需要消耗大量的水，為了保證濕式分離設備除塵效率和防止含 油煙塵在分離設備內引發火災事故，濕式分離設備需要在充足的水量情況下運行。 由于水吸收了空氣中的雜質，同時其水份不斷的蒸發，促使水中的成份不斷的進行著改變。當設備用水達到一定階段時需要將其更換。當設備在運行用水超出使用水 質情況下運行時，會對其自身造成損害，并會降低過濾能力、造成沉淀增多、腐蝕 和結層。因此及時的補充新鮮水和更換廢水就很重要。
濕式分離設備中采用浮球式液位計，補水具有自動 / 手動兩種補水功能，當水位達 到低位時，電磁閥打開進行自動補水，當水位達到高位時，電磁閥關閉，停止自動補水。 當水位超過警戒高低位時，電控箱發出報警信號，維修人員及時檢查修復。
自動刮泥裝置
在濕式分離器里的洗滌水吸收氣流及攜帶塵埃粒子。它們沉到刮泥槽底部并沉淀為 污泥，由安裝的除污刮板來連續不斷排放污泥，刮泥槽頂部的刮擦器自動清空除污 刮板。在刮泥槽頂側面集成安裝變速電機及離合裝置，直接安裝在驅動軸上的輸送 鏈條傳輸?shù)难b置，污泥落入指定的容器里，并且采取符合環境法規的蕞終處置措施。 在刮泥槽頂部安裝驅動軸及鏈輪裝置，由變速電機實現該驅動，在輸送鏈上固定住 除污刮板，傳動軸將輸送鏈固定在下方，鏈的運行方向隨著下方傳動軸的偏轉而往 相反方向，運用安裝的刮擦器裝置去除除污刮板的剩余污泥，運用可調間隔是能夠 連續或間斷排放污泥，在刮泥槽上安裝排水閥來進行污水排放。 自動刮除污泥帶有滑動離合器，齒輪電機和刮板。
?

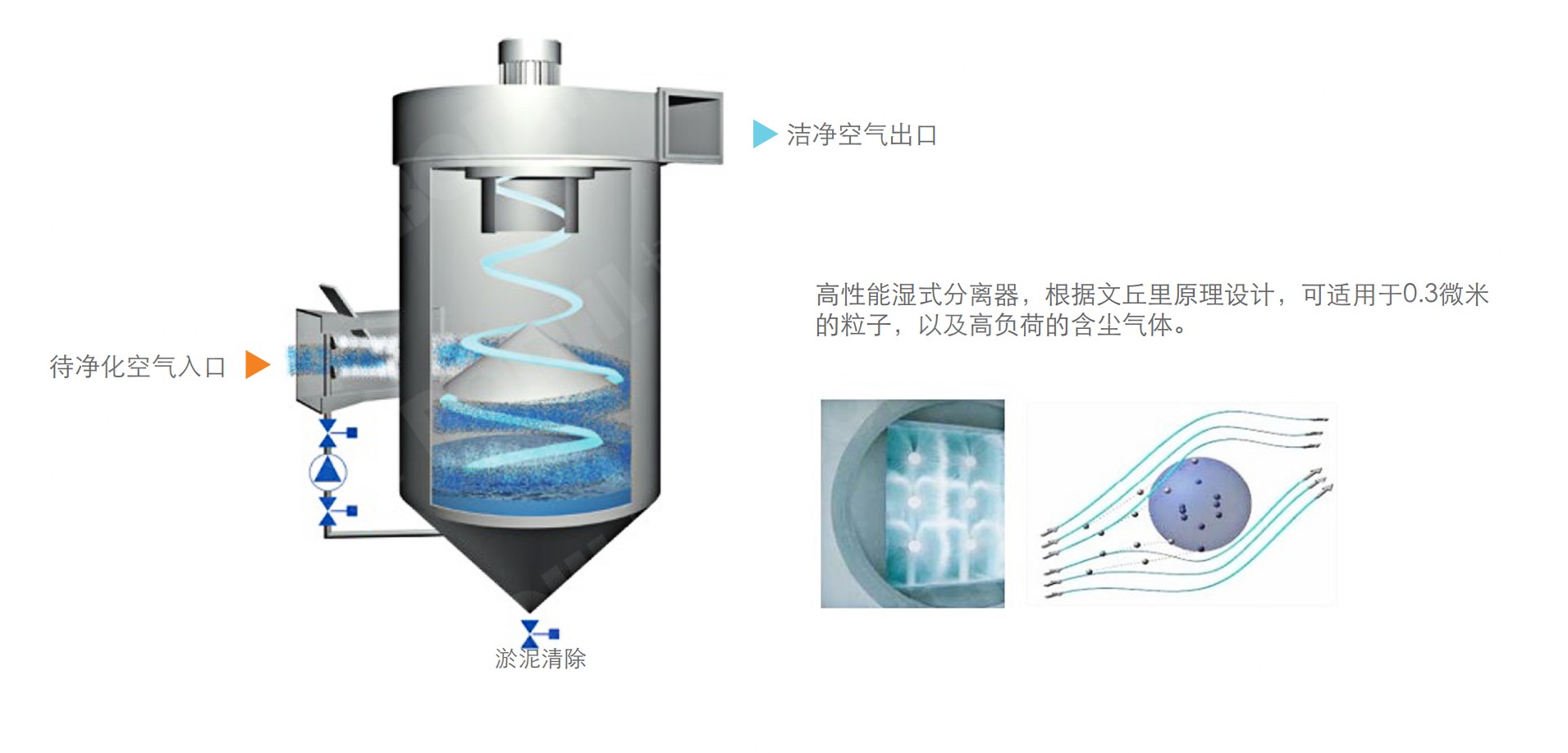

工作原理 Working Principle

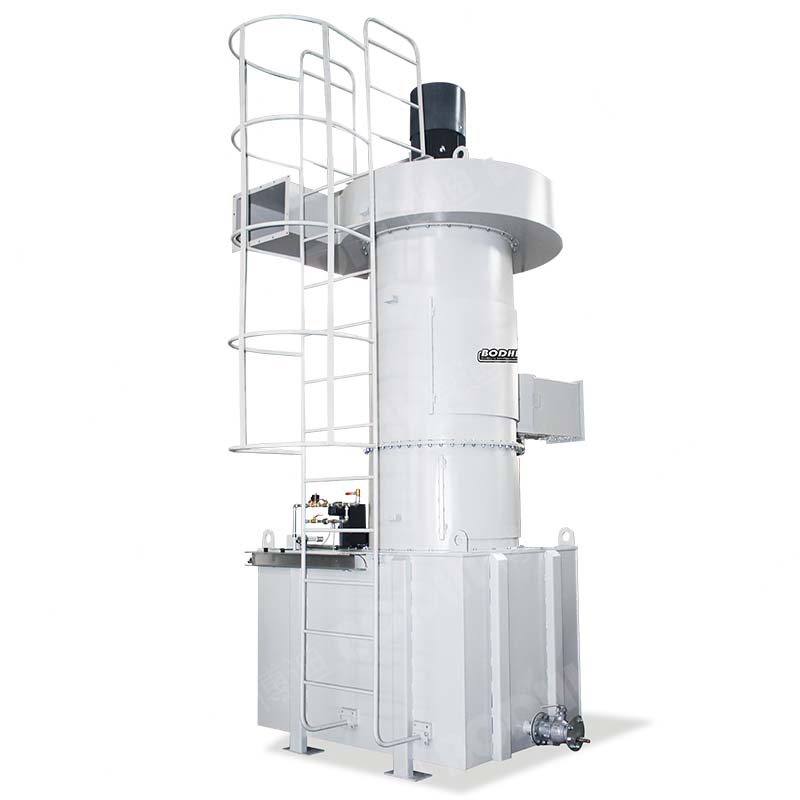

HCY-WF 高效濕式分離器利用高效文丘里原理設計。產品通過 4 層過濾濾層， 對粉塵 / 油霧進行分離和凈化。首先，高溫粉 塵 / 油霧氣體由進風管進入分離器內部，氣體中流動的粉塵 / 油霧顆粒與文丘里喉口處的洗滌液接觸，可有效降低氣體溫度， 隨后氣流在文丘里喉口處急劇加速，在慣性的作用下，粉塵 / 油霧顆粒向液體表面移動，氣流和液體相對運動使其充分混合， 同時在洗滌器中，在金屬離心分離器作用下，粉塵 / 油霧從氣流中被分離出來，隨之掉入水箱里，再通過刮泥機，凈化的空氣 從管道中排出，分離出來的粉塵 / 油霧通過回油口收集。

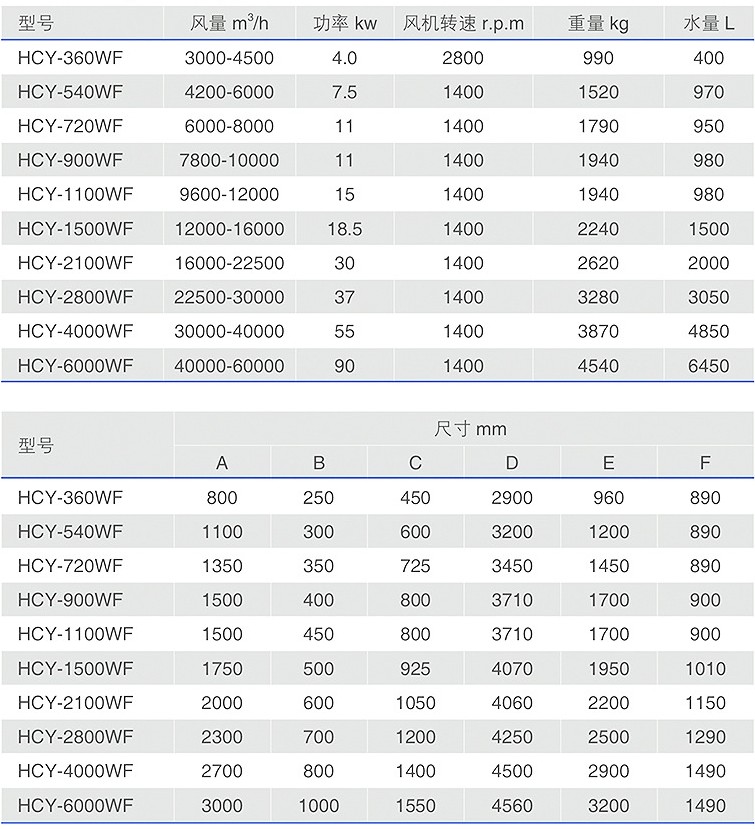

技術參數 Technical Parameters
產品視頻 Product video
???

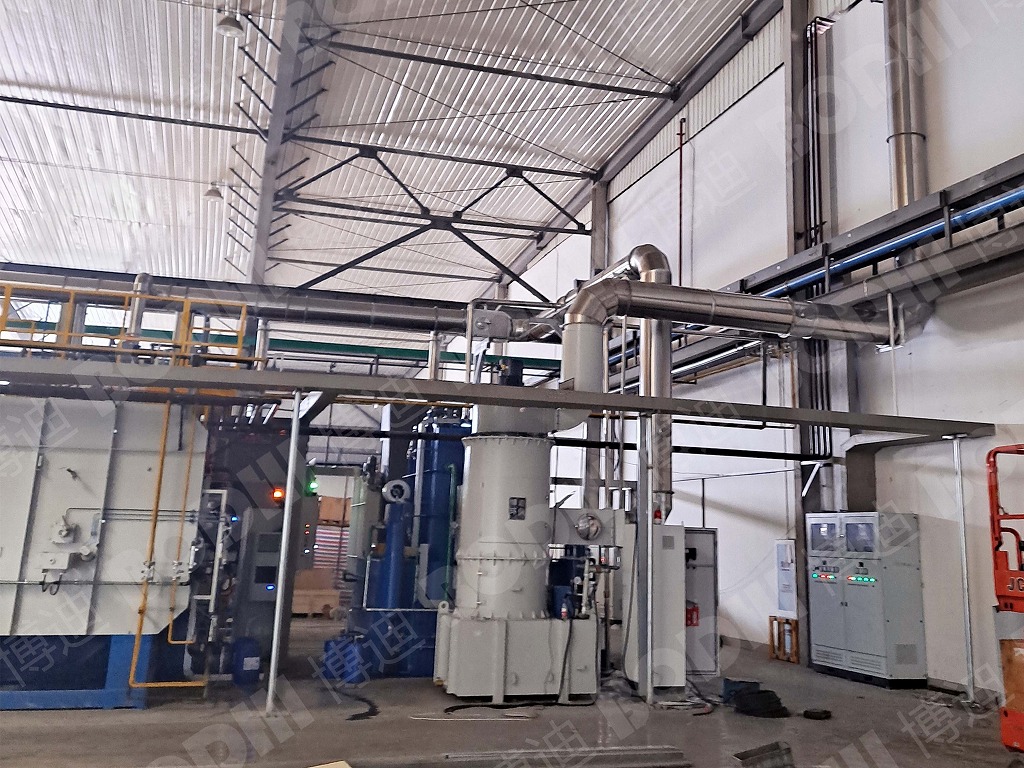

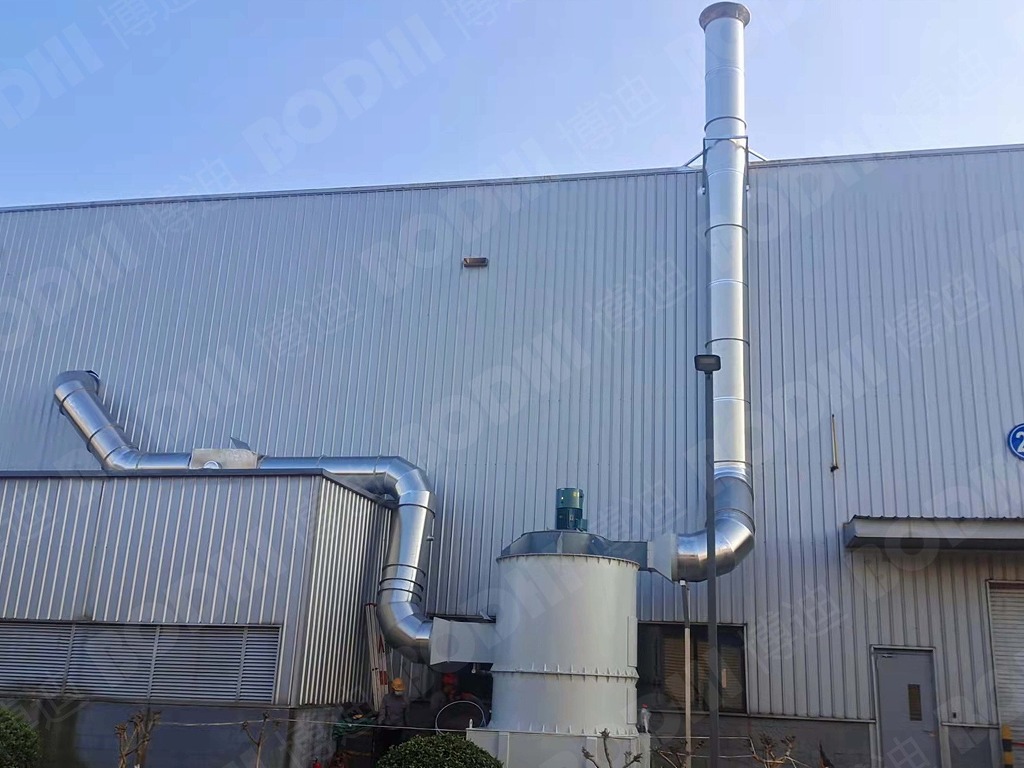

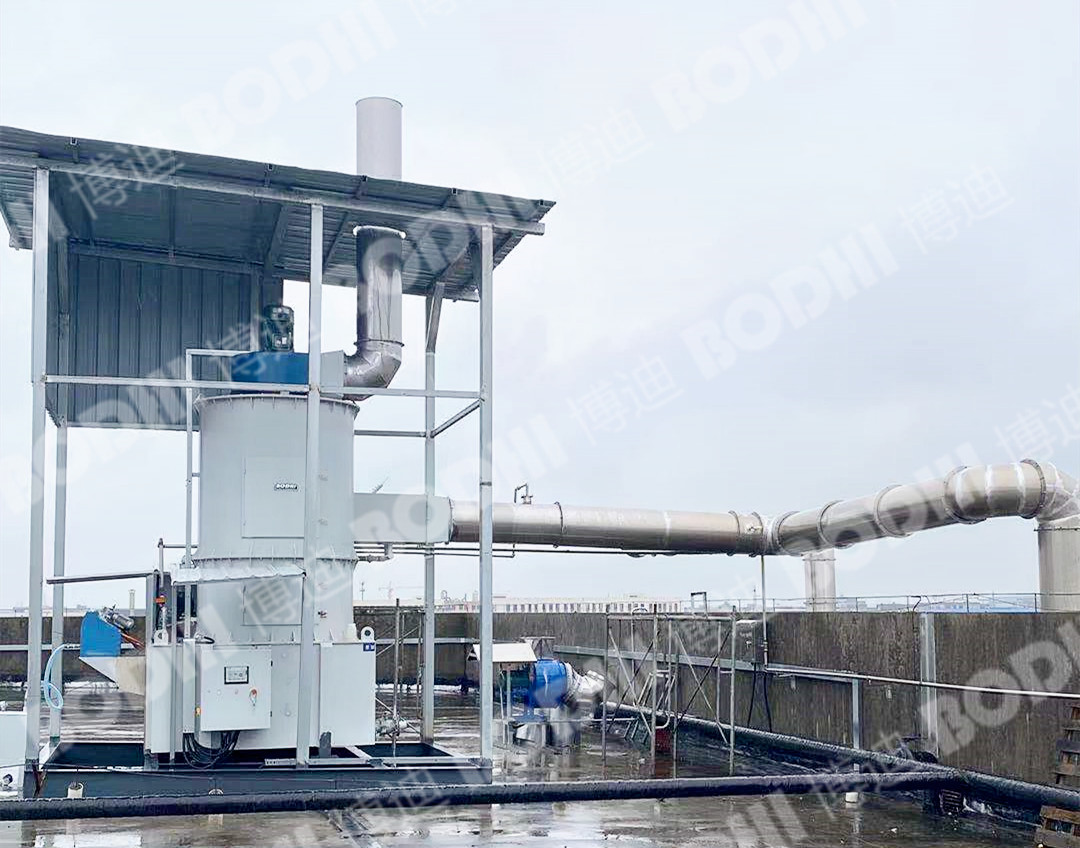

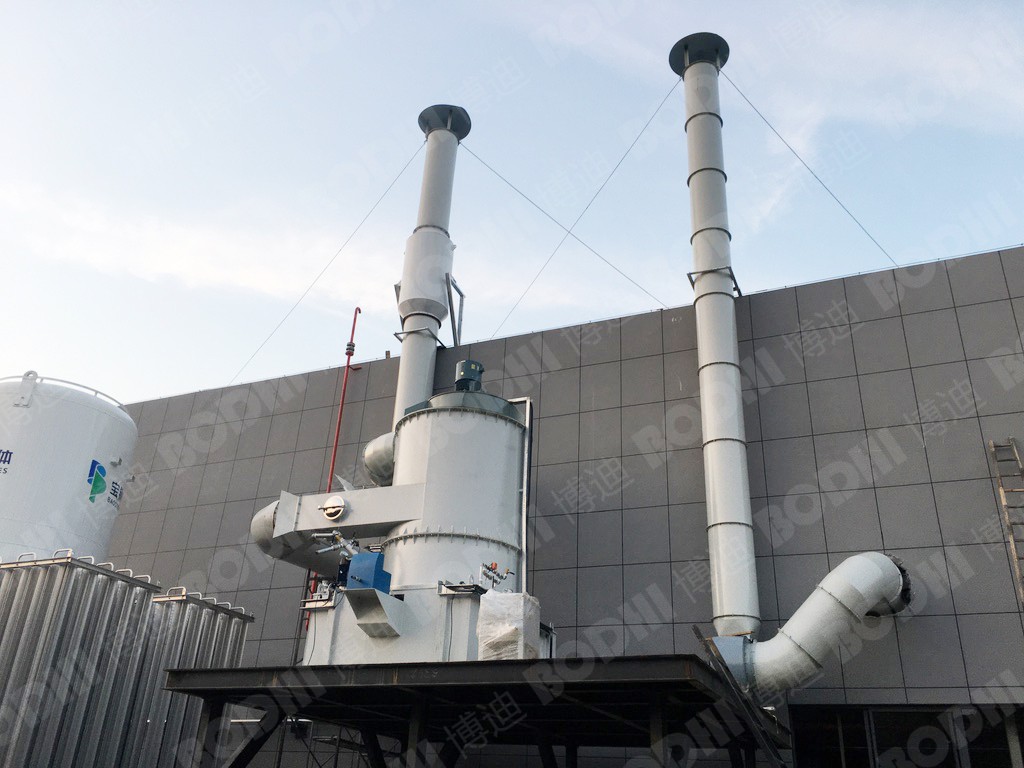

安裝案例 Installation Cases
連續爐
|
淬火壓床
|
網帶爐
|
井式爐
|
多用爐
|
多用爐
|
連續爐 |
井式爐 |
多用爐 |
回火爐
|
多用爐
|
咖啡烘焙
|
